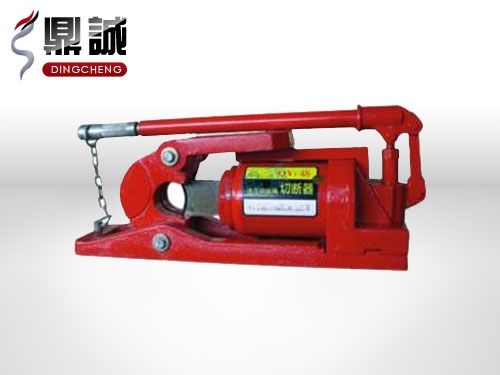

整體式鋼絲繩切斷器
一、用途
液壓鋼絲繩切斷器是一種切斷鋼絲繩切斷器的專用工具。它減輕了切割鋼絲繩切斷器的勞動強度，并提高了工作效率，適用于船舶修造，工礦等部門。
二、 技術規范
液壓液壓鋼絲繩切斷器是我廠設計制造的一種新產品，式樣美觀，結構先進，體積小，自重輕，使用可靠方便。
三、 結構特征
名 稱 | QY30 | QY48 | 備注 |
可切MAX直徑鋼絲繩 | 30mm | 48mm | |
活塞進程 | ≥38mm | ≥60mm | |
動力進程 | 10mm | 8.8 | 泵心工作10次 |
MAX剪切力 | 7.5T | 20T | |
貯油量 | 0.19L | 0.30L | |
手柄作用力 | ≤25kgf | ≤39kgf | |
本品由端座、座板、活塞、活塞桿、端帽、動力、定dao、定dao座、油缸、外殼、泵體、泵心、掀手。O型密封圈、拉臂等零件組成，利用液壓傳動原理，上下?lián)鍎?dòng)撳手，撳動油泵活塞，動力隨活塞向外伸出進行切割。
四、 使用方法
1、 切割前須檢查各部分結構是否正常。
2、 將需切斷的鋼絲繩切放入定dao座內，將位臂套住型拉臂前端之矩形凸臺。
3、 順時針方向擰緊回油閥桿，然后將撳手上下?lián)鍎?dòng)，動dao隨活塞向外伸出進行切割鋼絲繩，鋼絲繩切斷后，將回油閥桿逆時針方向旋松，動dao自行漸漸返回。
五、 維護保養事項
1、 本產品根據使用條件不同，工作環境溫度在-5℃---+45℃時用N15機械油，工作環境溫度在-20℃--- -5℃時用合成錠子油濾后注入，須保持一定油量，否則達不到切割鋼絲繩的目的。
2、 不適用于有酸減或腐蝕氣的工作場所使用。
3、 使用過程中安放位置不得側置，倒置。
4、 本產品在使用過程中須根據使用情況作定期檢查。
